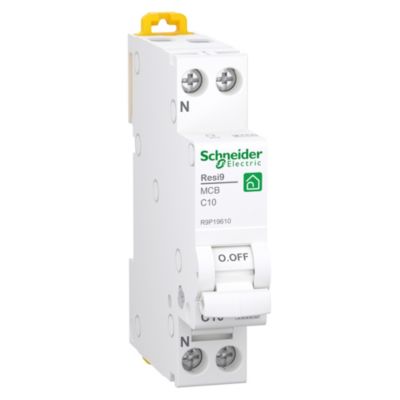

Resi9 Automatsikring XP MCB 1P+N 10A 6kA 18mm C-karakteristik

Dette Resi9-produkt er en lavspændings-miniatureafbryder (MCB). Det er en 1P+N afbryder med 1 beskyttet pol og 10A i mærkestrøm og C udløsningskurve Den Icn-klassificerede kortslutningsbrudkapacitet er op til 6.000A ved 230VAC med en driftsfrekvens på 50Hz til 60Hz i overensstemmelse med EN/IEC 60898-1 standarden. Denne miniatureafbryder beskytter kredsløbet mod kortslutning og overbelastningsstrøm. Dette produkt overholder EN/IEC 60898-1 standarden. Den elektriske udholdenhed er op til 7.500 cyklusser og den mekaniske udholdenhed er op til 20.000 cyklusser. Resi9 er målrettet boliger til individuelle og kollektive bygninger. Denne afbryder har en ON/OFF indikation for lokal signalering med vippekontrol. Den har en tunneltype terminalforbindelse øverst eller nederst. Tilslutningen tillader stive kobberkabler med en kabelspændekapacitet på 1mm² til 16mm². Tilslutningen tillader fleksible eller med ferrule kobberkabler med en kabelspændekapacitet på 1mm² til 10mm². Den nominelle Ue-driftsspænding er op til 230VAC med en driftsfrekvens på 50Hz til 60Hz. Ui nominelle isolationsspænding er op til 440VAC. Uimp-impulsen modstår spændinger på 4kV. Overspændingskategorien er 3. Den kan monteres på DIN-skinne til modulopbygning. Bredden i 9 mm pitch er 2. Dimensionerne er (B) 18 mm x (H) 81 mm x (D) 70,5 mm. Produktets farve er hvid (RAL 9003). Produktets vægt er 110g. Forureningsgraden er 2 i overensstemmelse med EN/IEC 60898-1 standarden. Den relative luftfugtighed er 95% ved 55°C. Varmeafgivelsen er 2,2W. Tropicaliseringsniveauet er 2 i overensstemmelse med IEC 60068-1 standarden. Begrænsningsklassen er 3 i overensstemmelse med EN/IEC 60898-1 standarden. Afisoleringslængden er 13 mm (top eller bund). Tilslutningsmomentet er 2N.m (top eller bund) for PZ2 skruetrækker type. IP-beskyttelsesgraden er IP20 og bliver IP40 én gang i tavle. Driftstemperaturen er fra -25°C til +60°C. Opbevaringstemperaturen er fra -40°C til +60°C.
